詳細說明：

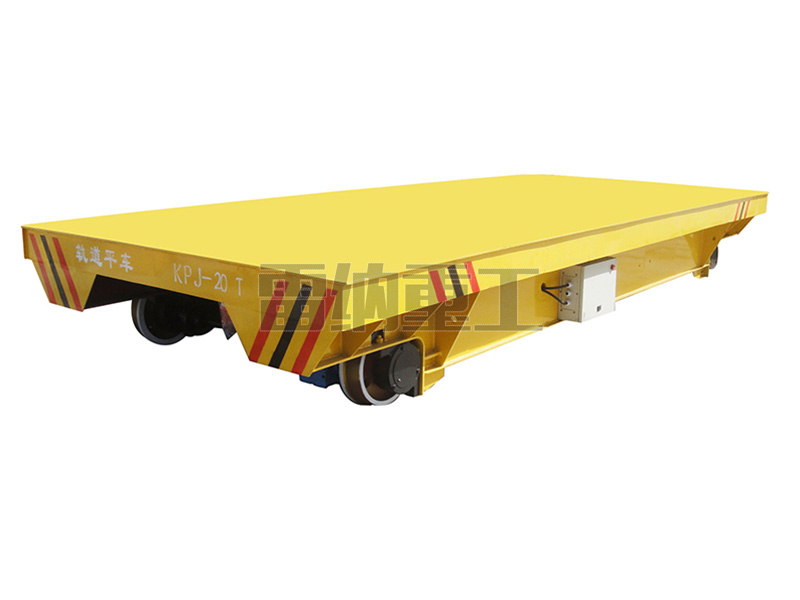

KPJ-20T電纜卷筒供電電動平車參數：
1. 載重20噸；
2. 臺面尺寸：4000mm×2200mm；
3. 高度：600mm；
4. 運行速度：0—20m/min；
5. 供電方式：電纜卷筒供電；
6. 運行距離：30米；
KPJ電纜卷筒供電系列電動平車產品描述：
KPJ系列電纜卷筒供電系列軌道電動平車，是將380V電源通過電纜，依靠平車上的卷線裝置的收放而實現平車供電，卷線裝置放置在軌道平車的下方，直接將電源通過交流控制系統控制電機的啟動、停止、前進、后退、調速等。平車的操作系統采用低壓36V電源控制;平車臺面上允許加裝液壓或機械升降系統等裝置;可實現自動化遠程控制。
該系列平車可適用于高溫、低溫、防爆等惡劣環境下使用。
該系列電動平車采用箱式梁結構，承載力強、不變形、結構簡單、成本較低、對軌道鋪設要求不高，是車間過跨常見的軌道平車;相對于KPX系列平車，不受使用時間的限制，相對于KPD系列平車，對于軌道鋪設要求不高;該系列平車適用于任意載重量、使用頻率較高的場合;對于運行距離超過50米，需要增加排線器來鋪助卷線。最大運行距離可以滿足200米。
| KPJ電纜卷線供電系列軌道平車技術參數表 | ||||||||||||||
| 平車型號 | KPJ-2t | KPJ-5t | KPJ-10t | KPJ-16t | KPJ-20t | KPKJ-25t | KPJ-30t | KPJ-40t | KPJ-50t | KPJ-63t | KPJ-80t | kpj-100t | KPJ-150t | |
| 額定載重量 | 2 | 5 | 10 | 16 | 20 | 25 | 30 | 40 | 50 | 63 | 80 | 100 | 150 | |
| 臺面尺寸 (mm) | 長(L) | 2000 | 3500 | 3600 | 4000 | 4000 | 4500 | 4500 | 5000 | 5500 | 5600 | 6000 | 6500 | 10000 |
| 寬(W) | 1500 | 2000 | 2000 | 2000 | 2200 | 2200 | 2200 | 2400 | 2400 | 2400 | 2600 | 2800 | 3000 | |
| 高(H) | 500 | 550 | 550 | 600 | 600 | 650 | 650 | 700 | 700 | 800 | 900 | 1000 | 1200 | |
| 軌距 | 1200 | 2500 | 2600 | 2800 | 2800 | 3200 | 3200 | 3800 | 4200 | 4300 | 4700 | 4900 | 7000 | |
| 軌內側距 | 1200 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1800 | 2000 | 2000 | |
| 車輪直徑 | Φ270 | Φ300 | Φ300 | Φ350 | Φ350 | Φ400 | Φ400 | Φ500 | Φ500 | Φ600 | Φ600 | Φ600重 | Φ600重 | |
| 車輪數量(個) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 8 | |
| 離地間隙 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 75 | 75 | 75 | 75 | |
| 運行速度(m/min) | 25 | 25 | 25 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 18 | |
| 電機功率 | 0.8 | 1.5 | 1.5 | 2.2 | 2.5 | 3 | 4 | 5.5 | 5.5 | 7.5 | 7.5 | 11 | 15 | |
| 運行長度 | 25 | 25 | 25 | 25 | 30 | 30 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
| 最大輪壓(KN) | 14.4 | 25.8 | 42.6 | 64.5 | 77.7 | 94.5 | 110.4 | 142.8 | 174 | 221.4 | 278.4 | 343.8 | 265.2 | |
| 參考重量 | 2.5 | 3.5 | 4 | 5.2 | 5.6 | 6.2 | 6.5 | 7.3 | 7.8 | 10.5 | 12.3 | 14.1 | 26.2 | |
| 薦用道軌型號 | P15 | P18 | P18 | P24 | P24 | P38 | P38 | P43 | P43 | P50 | P50 | QU100 | QU100 | |
| 說明：1.載重量、臺面尺寸、軌內側距可以根據客戶需求設計、制造；2.可選配彈簧式、磁力耦合式(可帶排線器)、賭轉電機式電纜卷筒；3.可選配遇人自動停止、極限限位裝置；4.可選配隨車隨行操作、固定點操作、無線遙控等；5.可選配進口電器、國產電器；6.可選配中間點供電、兩端點供電；7.可選配變頻器無極調速；8.可選配耐高溫場合要求。 | ||||||||||||||
